AutoCAD 리습으로 도면 출력하는 경우 DWG To PDF 출력 장치 플로터 구성 설정 방법KiKO LISP 2023. 6. 18. 11:00728x90반응형
리습으로 DWG to PDF 같은 캐드의 자체 변환 툴을 이용해서 출력을 하다 보면 자꾸 PDF 화일이 열려서 귀찮은 경우가 있죠.
간단한 설정 변경만 해주면 됩니다.

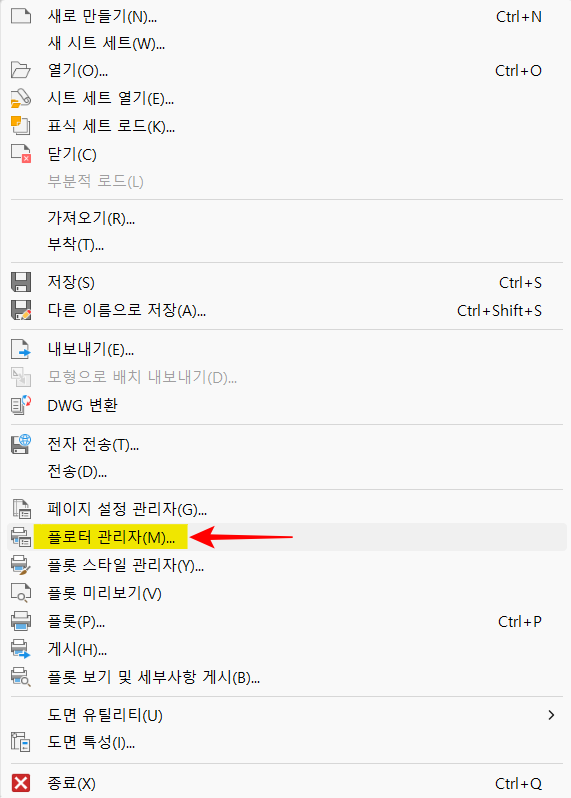

설정 방법은 명령창에서 "PLOTTERMANAGER" 입력하거나 파일 메뉴에서 '플로터 관리자'를 클릭하시면 플로터 장치 폴더가 열립니다.

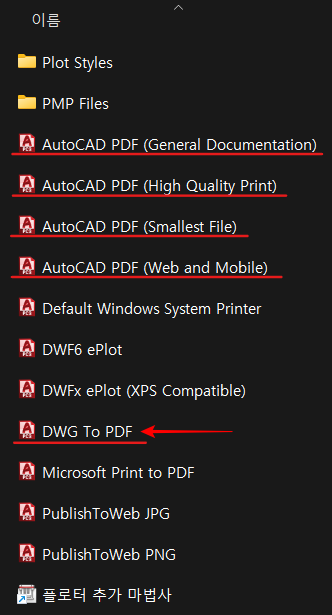

여기서 'DWG To PDF.pc3' 파일을 더블 클릭해서 열어 줍니다.
참고로 'AutoCAD PDF (General Documentation).pc3', 'AutoCAD PDF (High Quality Print).pc3',
'AutoCAD PDF (Smallest File).pc3', 'AutoCAD PDF (Web and Mobile).pc3' 파일의 설정은 똑 같습니다.

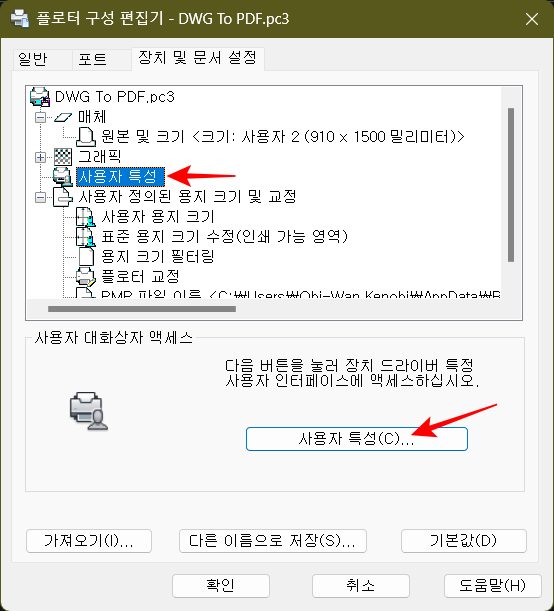

더블클릭하면 플로터 구성 편집기가 열립니다.
여기서 사용자 특성을 클릭해 줍니다.
그러면 PDF 옵션 창이 열리고 여기서 수정을 하시면 됩니다.
'뷰어에 결과 표시'를 체크 해제하시면 PDF 파일이 계속 열리는 귀잖은 경우를 없앨 수 있습니다.
아래는 제가 사용하는 설정입니다.
'도면층 정보 포함'과 '북마크 작성'도 체크를 해제하고 사용하시면 PDF에 불필요한 정보를 포함하지 않을수 있습니다.
즐거운 하루 되시고 오늘도 빨리 퇴근 합시다.May the force be with you.
