AutoCAD 리습 - 캐드 레이어 리습 모음 (레이어 만들기 / 레이어 켜기 / 레이어 끄기 / 레이어 동결)

레이어 관련 리습만 따로 모아 봤습니다.

명령어 리스트

1. 자동으로 레이어 만드는 리습 (실행 명령에 따라 레이어 만들기)

(vl-bb-set 'KiKO_ALM_Layer_List
   (list
     ;;  |  명령어    |  레이어 이름  | 색상  | 레이어 라인타입 |출력 ON(1)| 메모      | 객체
     ;;  |            |               | 1~255 |                 |/OFF(0)   |          | 색상
     (list "DIM*"        "Dimensions"    1      "Continuous"       1        "Dimension Layer")
     (list "*TEXT"       "Text"          2      "Continuous"       1        "Text Layer")
     (list "*HATCH"      "Hatch"         5      "Continuous"       1        "Hatch Layer")
   )
 )

 수정 방법에 대한 설명은 아래 링크를 참조하세요.


AutoCAD 리습 - 자동으로 레이어 생성하는 리습 (실행 명령에 따라 레이어 만들기)


2. CLC  (KiKO:Current_Layer_Change)

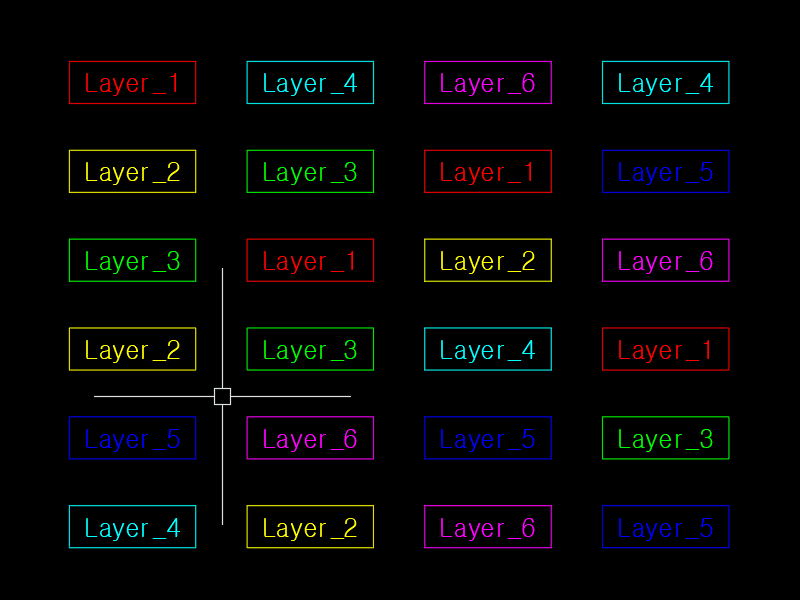

 객체를 이용해 현재 작업 레이어를 변경합니다.

3. (KiKO_Layer_Control_Change_Object nil)

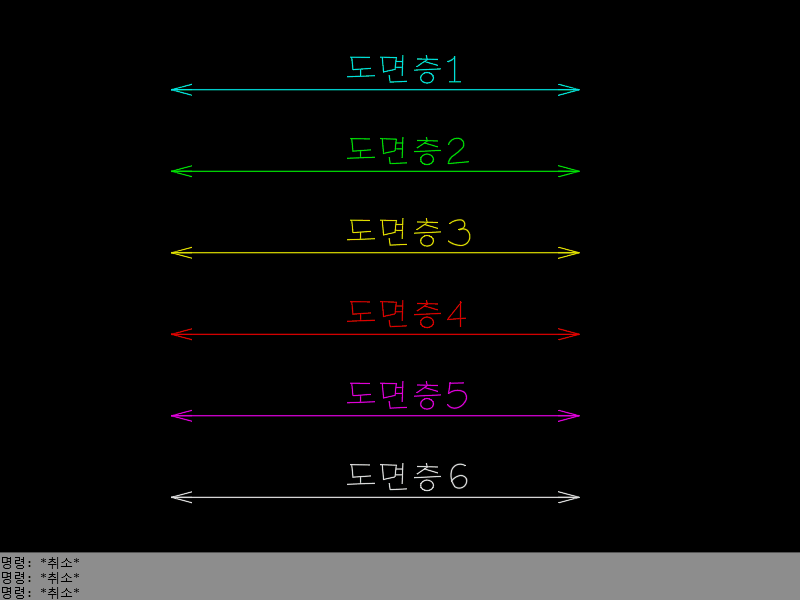

 - CLA : 객체를 선택해 선택된 객체의 레이어로 객체의 레이어를 변경합니다.
 - TLAY : 객체를 선택해 선택된 객체의 레이어로 Text와 Mtext 객체의 레이어를 변경합니다.
 - DLAY : 객체를 선택해 선택된 객체의 레이어로 치수와 지시선 객체의 레이어를 변경합니다.
 - BLAY : 객체를 선택해 선택된 객체의 레이어로 Block 객체의 레이어를 변경합니다.

4. LO0  (KiKO:Layer_And_Off)
 선택 객체의 레이어를 끄기

5. LO1  (KiKO:Layer_And_On)
 꺼진 레어이를 모두 켜기

6. LOO  (KiKO:Layer_On_And_Off)
 레이어의 켜기 / 끄기 상태를 반전 시킵니다.

7. LL0  (KiKO:Layer_Lock_On_Off)
 선택 객체의 레이어를 잠금 / 잠금 해제 시킵니다.

8. LL1  (KiKO:Layer_Lock_On)
 모든 레이어의 잠금을 해제 합니다.

9. LLO  (KiKO:Layer_Lock_On_And_Off)
 레이어의 잠금 / 잠금해제 상태를 반전 시킵니다.

10. LF0  (KiKO:Layer_Freezer_Off)
 선택 객체의 레이어를 동결 시킵니다.

10. LP0  (KiKO:Layer_Print_On_Off)
 선택 객체의 레이어를 출력 잠금 / 출력 잠금 해제 시킵니다.

12. LP1  (KiKO:Layer_Print_On)
 모든 레이어의 출력 잠금을 해제합니다.

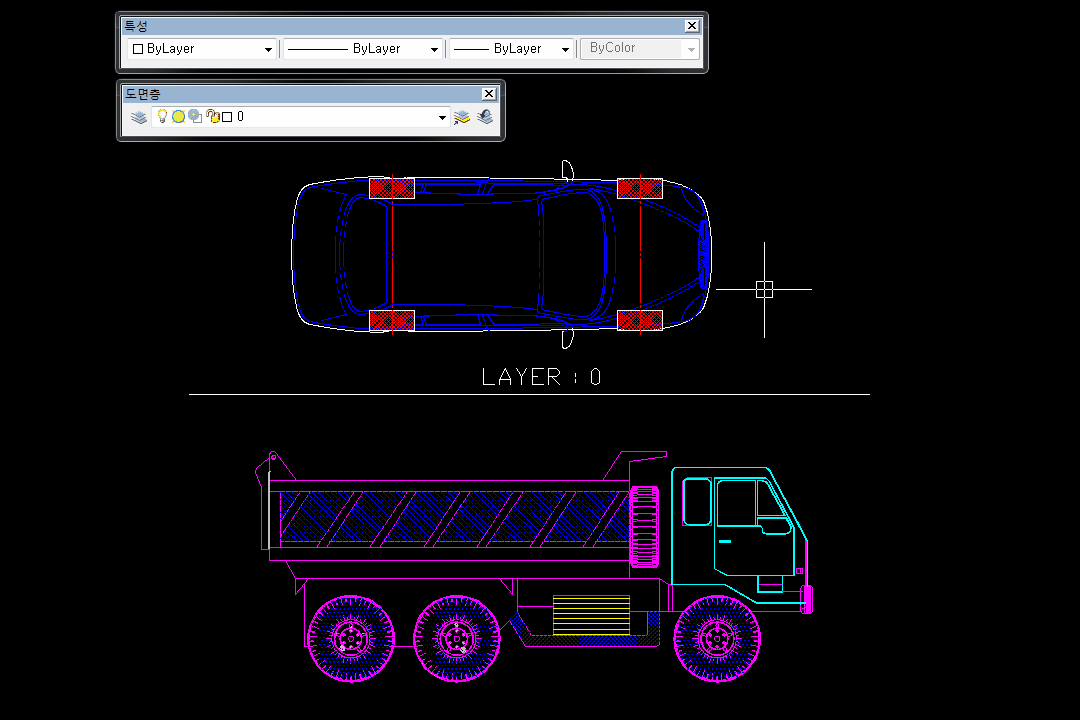

13. BLC  (KiKO_Block_Layer_Change nil nil nil nil nil)
 블럭 내부 객체의 레이어 및 색상을 변경합니다.
(KiKO_Block_Layer_Change "G-code1" "G-code2" "G-code3" "G-code4" "G-code5")
 - "G-code1"  :  Object selection set < ex. (ssget)  or  nil >
 - "G-code2"  :  Layer name - text    < ex. "Layer0" or  nil >
 - "G-code3"  :  Color number - int 0 ~ 256  < ex. 3 or  nil >
 - "G-code4"  :  Linetype - text  < ex. "HIDDEN" or  nil >
 - "G-code5"  :  Linetype scale - int  < ex. 1  or  nil >

14. CCC  (KiKO:Current_Color_Change)
 객체를 이용해 현재 작업 색상을 변경 변경합니다.

15. CTC  (KiKO:Current_Linetype_Change)
 객체를 이용해 현재 작업 라인타입을 변경 변경합니다.

KiKO_Layer_Lisp.lsp
KiKO_Layer_Lisp.vlx
압축 파일 내의 두 파일을 모두 로드 바랍니다.

즐거운 하루 되시고 오늘도 빨리 퇴근 합시다.



아래의 모든 리습은 'KiKO Lisp'에 모두 포함된 리습입니다.
KiKO 리습 모음을 사용중이면 필요 없습니다.



KiKO_Layer_Lisp (AutoCAD).7z



KiKO_Layer_Lisp (ZWCAD).zip
