리습 소개

KiKO Lisp ver 2024.04 / KiKO AutoPLOT ver 2.6

개인적으로 사용하던 리습을 공유합니다.
개인적인 용도로 만들어 쓰던 거라 일부 자질구레한 오류도 있을 수 있습니다.

리습은 AutoCAD에서만 실행됩니다.
아직 근무처에서 윈도우7에 AutoCAD 2006 버전을 사용 중이라...
ZWCAD나 BricsCAD등 다른 대안 캐드에서는 사용해 보질 못해 장담은 못합니다.
ZWCAD는 평가판에 올려보니 일부 함수에서 오류가 나더군요.

PDF 도면 출력 / 도면 자동 출력 리습이 포함 되어 있습니다. (출력 설정 PLOTSET)

KiKO Lisp ver 2024.04 / KiKO AutoPLOT ver 2.6

---

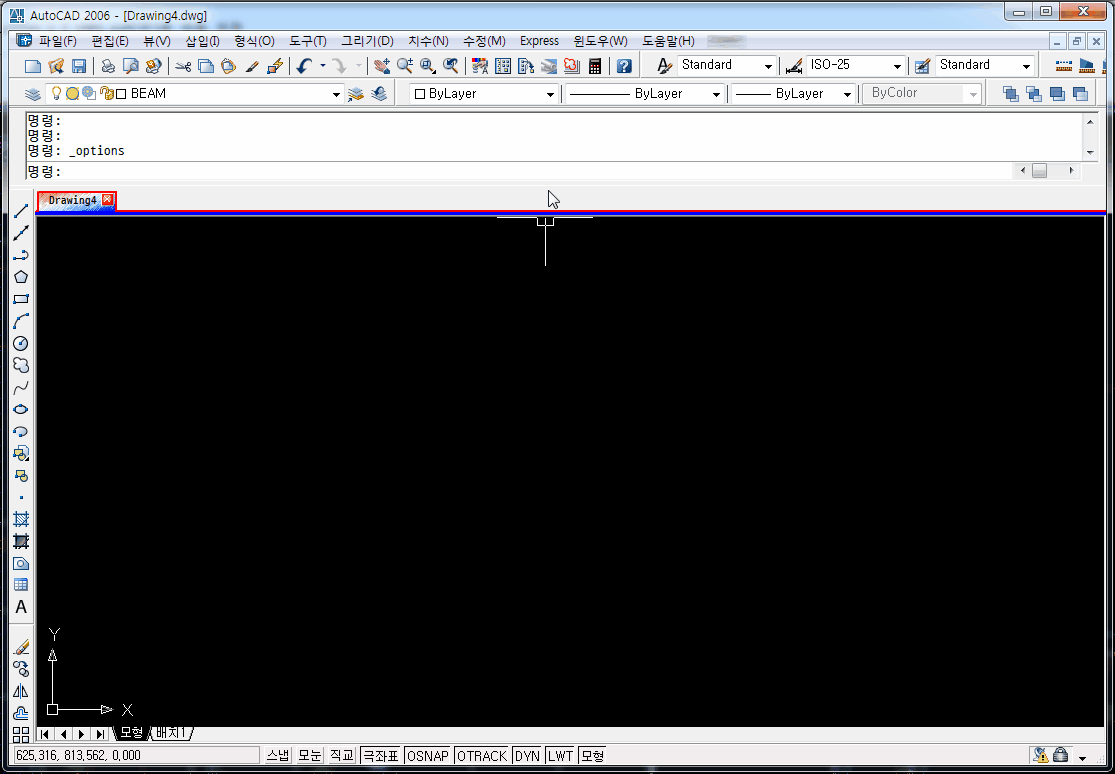

1. 리습 설치 경로 설정.

리습은 가능하면 지원 화일 경로상의 폴더에 복사하여 두고 불러와 사용 하시는게 좋습니다.
아니면 아래와 같이 리습을 복사한 폴더를 지원화일 경로로 추가하는 방법도 있습니다.

다운로드 받은 리습이 저장된 폴더를 지원 파일 검색 경로에 추가해 주세요.

위의 설정 과정은 자동 출력 리습을 사용하기 위해 필요한 과정으로 자동 출력 리습을 사용하지 않으면 생략하고 사용하셔도 됩니다.

---

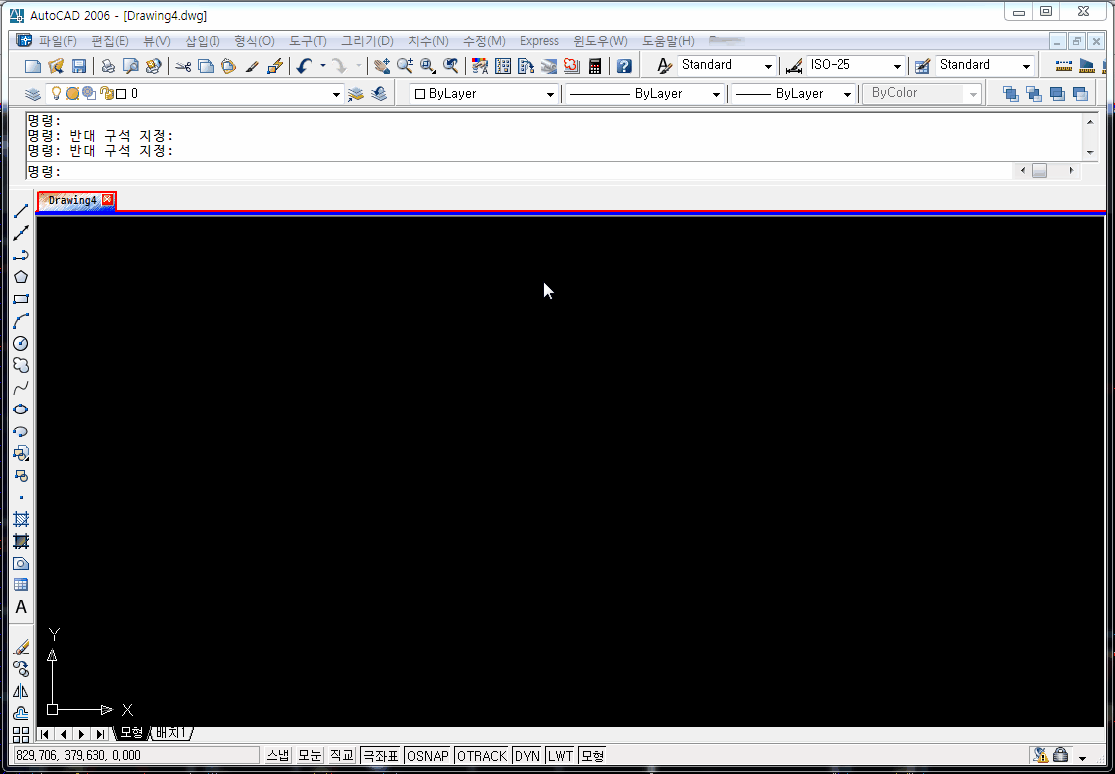

2. 리습 자동 로드


이제 리습을 자동으로 로드되게 등록하시면 됩니다.

다운로드 받은 리습이 저장된 폴더를 찾아서 "KiKO_Lisp.lsp"를 선택해 주세요.

다운로드 받은 리습이 저장된 폴더를 찾아서 "KiKO_Lisp.lsp" , "KiKO_Lisp.vlx" 를 선택해 주세요.

---

3. 리습

리습 화일에 각 명령어에 대한 간략한 설명이 포함되어 있습니다.
(없는것도 있지만...)
단순한 리습들로 시간내서 한번씩만 실행해보면 기능을 알수 있는 리습들 입니다.
첨부된 리습들의 일부 명령어는 사용해제되어 있습니다.

'KiKO-Library.lsp' 화일을 메모장으로 열어 보면 아래와 같이 문장 앞에 세미콜론(;)으로
정의 되어 있는 부분은 리습 명령이 로드되진 않습니다.
반대로 문장 앞에 세미콜론(;)을 삭제하면 그 명령은 CAD 실행시 명령이 로드 됩니다.



혹시 기존에 사용하던 리습 명령이 중복되거나 명령어를 다른 이름으로 바꾸고 싶다면 'KiKO_Lisp.lsp'
화일을 메모장으로 열어 해당 명령어를 찾아 defun C: 이후의 단어를 원하는 단어로 바꾸시면 됩니다.

예를 들어 '99' 라는 명령을 'TEST'으로 바꾸고 싶다고 한다면
우선 메모장으로 리습을 열고 Ctrl + F를 눌러 99를 찾아서 test로 바꾸고 CAD를 다시 실행하면 됩니다.

;(defun C:99  ( / ) (KiKO:Hidden_Line_C_02) )
(defun C:TEST ( / ) (KiKO:Hidden_Line_C_02) )


리습의 각 명령 중 도면 스케일이 필요한 명령은
'DIMSCALE' 과 'LTSCALE' 값을 기준으로 실행됩니다.

해당 도면이 있는 폴더에는 'Dwg_Info.txt' 라는 텍스트 화일이 생성됩니다.
도면 Revision 관리를 위해 만들던 모듈의 일부인데 아직 완성된 부분은 아닙니다.
이 화일에는 저장되는 도면 화일의 화일명이 저장됩니다.



(vl-bb-set 'NickName_Host "KiKO")
(vl-bb-set 'NickName_Guest "Luke")

위 두줄은 블록이나 폰트, 라인타입등 개체를 생성할 때 이름 작성에 사용됩니다.



(vl-bb-set 'WorkDirectory_W "C:\\Drawings\\")
(vl-bb-set 'SaveDirectory_S "C:\\Drawings\\")

도면 작업 폴더와 저장 폴더를 지정합니다. 같으면 같게...



(vl-bb-set 'KikoPlotSetFile "KiKO_Plot.txt")
(vl-bb-set 'DwgInfoFileNameS "Dwg_Info.txt")

플롯 셋업 화일 이름과 도면 저장 정보 기록용 화일 이름을 지정합니다.



(vl-bb-set 'SaveReactorOnDwg "On")

저장 기록 기능을 On , Off 합니다.

즐거운 하루되시고 오늘도 빨리 퇴근 합시다.

May the force be with you.

리습 다운로드

KiKO_Lisp.7z

0.34MB

명령어 리스트는 아래 링크 참조 하세요.

AutoCAD 리습 - 캐드 리습 모음



 * 2024.03
  1. Auto Plot ver.2.6 객체 선택 순서대로 출력 선택시 객체 선택 오류 수정.

  2. BLOCK LAYER CHANGE 에서 Line Type 유지 기능 추가.

  3. AutoPLOT 출력창 위치 고정 되는 문제 수정.



 * 2024.01
  1. 화살표 작성 리습 UCS 오류 수정.

 * 2023.12
  1. 블럭 이름 변경 리습 오류 사항 보완.. 기타 오류 수정.
  2. 객체 색상 변경 명령 기능 보완.
  3. 객체 라인타입 변경 명령 기능 보완.

  4. 객체 분류 선택 함수 (KiKO:GetSelect nil) 기능 보완.



 * 2023.11a 수정사항.
   1. 객체 선 가중치에 따라 레이어 생성하는 명령 함수 누락 수정. < LGL : (KiKO_Lineweight_Group_Layer (ssget)) >
   2. 객체 라인타입 변경 명령 추가. < (KiKO_Linetype_Change "라인타입" 라인색상번호 nil "레이어이름") >

 * 2023.11 수정사항.
   1. 객체 색상 변경 명령 추가. < KCC : (KiKO_Color_Change nil nil) >
   2. 객체 선 가중치에 따라 레이어 생성하는 명령 추가. < LGL : (KiKO_Lineweight_Group_Layer (ssget)) >
   3. 객체 숨기기 / 보이기 선택 영역 지정 방법 보완. (화면상의 보이는 영역을 자동 지정 가능)
   4. 블럭 이름 변경 함수화 사용시 오류 수정. < (KiKO_BlockRename "Old_Block_Name" "New_Block_Name") >

* 2023.10 수정사항.
 1. ACL, ACD 지시선 추가.
 2. 화살표 리습 화살표 종류 추가.
 3. 블록 기준점 변경. (BBP)
 4. 블럭 생성 명령 추가. (MB, MBL)
 5. 기타 오류 수정.

* 20230720 수정사항.
1. KiKO AutoPLOT ver.2.5 도면 자동 정렬 옵션 중  좌->우, 하->상 선택시 목록 사라짐 현상 수정.

* 20230705 수정사항.
1. KiKO AutoPLOT ver.2.5 도면 자동 정렬 기능에 관한 6가지 옵션 추가.

* 20230625 수정사항.
1. 출력 기능 오류 수정.

* 20230606 수정사항.
1. 도면 자동 출력 기능 보완. (Bug fix.)

* 20230501 수정사항.
1. 도면 자동 출력 기능 업그레이드.
    AutoPLOT 프로그램 사용성 개선 및 설정 기능 보완. (ver 2.0)
    ( PLOTSET , PDFSET , PRINTSET , CTBSET , PPO )
