AutoCAD 리습 - 브라켓을 그리는 리습KiKO LISP 2023. 5. 20. 23:50728x90반응형

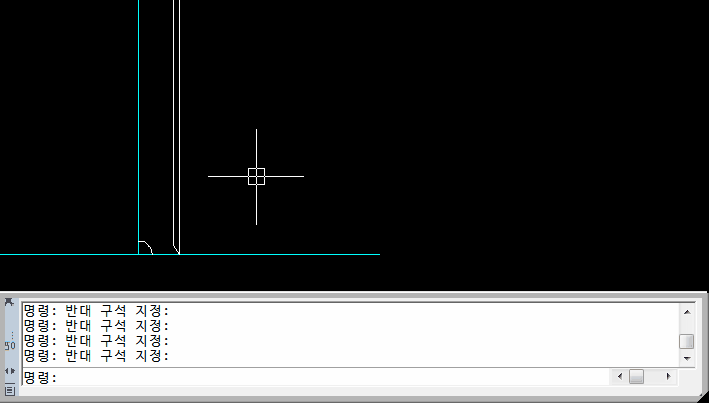

두선의 교점을 기준으로 브라켓을 그리는 리습입니다.
브라켓은 플랜지가 없는 타입과 플랜지 타입 2가로로 작도 가능합니다.
작도 후 추가 명령으로 브라켓 규격 관련 지시선 추가 기능이 있습니다.
수평축을 먼저 선택하여야 하며 선택하지 않고 엔터를 치게되면 브라켓 치수를 변경 할 수 있습니다.
플랜지 타입도 같은 방법으로 치수 변경이 가능합니다.변경된 브라켓 치수 정보는 캐드 화일 저장시에 같이 저장되어 화일을 열때마다 같은 설정을 사용 할 수 있습니다.
브라켓 작도 함수 호출
(defun C:B1 ( / ) (KiKO:Bracket_N_K 10 "BKT1") ) ;; 플랜지가 없는 Bracket (defun C:B11 ( / ) (KiKO:Bracket_N_K 11 "BKT6") ) ;; 플랜지가 있는 Bracket
(defun C:B1 (/) (KiKO:Bracket_N_K 10 "BKT1") )
C:B1 : 명령 이름은 각각 원하는 명령으로 수정하여 사용.
10 : 10 - 플랜지가 없는 브라겟 // 11 - 플랜지가 있는 브라겟
"BKT1" : 브라겟 구분 심볼 명칭. 치수 대신 심볼을 사용 할 수 있음.
저장에 사용되는 이름으로도 사용되므로 각기 다른 명칭 사용.브라켓 치수 출력 함수 호출
(defun C:BN ( / ) (KiKO:BRACKET_LEADER nil) ) ;; Bracket 치수를 출력
브라켓 치수 출력 방법 변경 (치수 또는 심볼)
(defun C:BTR ( / ) (kiko_bkt_txt_print_op_set) )
즐거운 하루되시고 오늘도 빨리 퇴근 합시다.
May the force be with you.
아래의 모든 리습은 'KiKO Lisp'에 모두 포함된 리습입니다.
KiKO 리습 모음을 사용중이면 필요 없습니다.리습 다운로드
KiKO_Bracket_N (AutoCAD).7z0.03MBKiKO_Bracket_N (ZWCAD).zip0.04MB
