AutoCAD 리습 - 캐드 도면 객체 선택 필터 (Select Filter Lisp) - 레이어, 문자, 블럭, 치수 - 유사 선택 필터

객체를 레이어, 객체종류(문자, 블록, 치수, 폴리라인등), 라인타입, 색상 등으로 구분하여 유사 객체를 선택
반환 해주는 리습입니다.

AutoCAD 와 ZWCAD 2023 에서 사용 가능합니다.


- 2023.11 - 객체 숨기기 / 보이기 선택 영역 지정 방법 보완. (화면상의 보이는 영역을 자동 지정 가능)

아래는 명령창에서 바로 실행해서 선택하고 다른 캐드 명령이나 리습 명령에서 선택시에 이전 선택 "P" 로
사용하여 선택이 가능합니다.

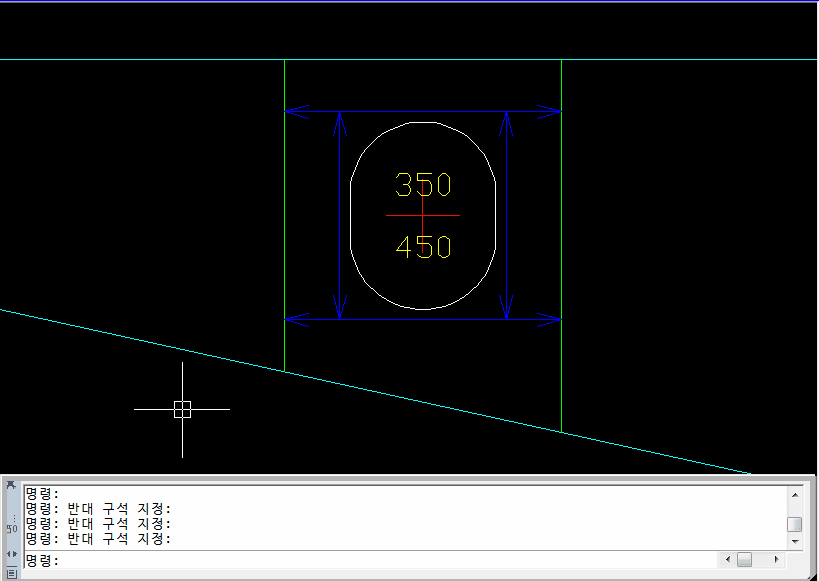

  - SS   : 특정 개체 선택 (독립 실행)

SS : 특정 개체 선택 (독립 실행)

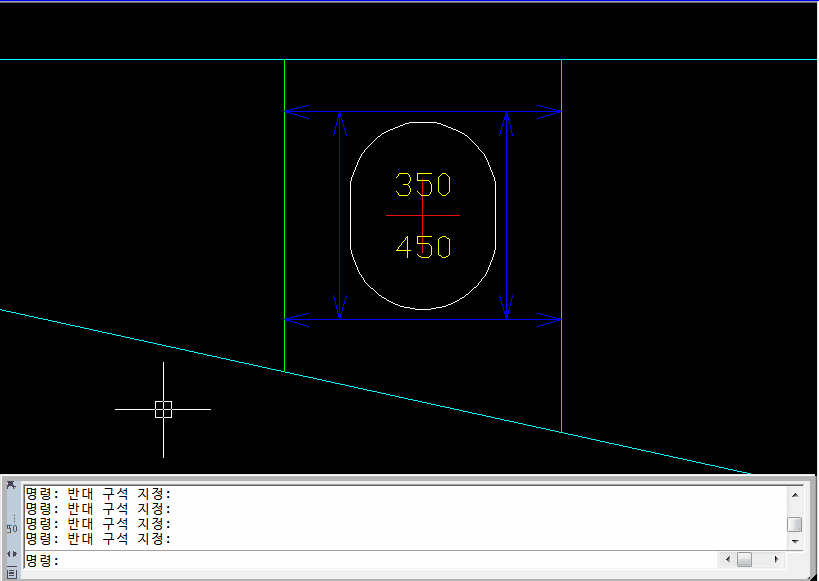

아래는 기본 캐드 명령어의 (Copy, Move.. 등) 객체 선택 명령 실행중에 " 'SS "를 입력하여 개체를 선택하는 기능입니다.  (어퍼스트로피 필수)
리습 명령 사용중에는 사용이 안됩니다.



  - 'SS  : 특정 개체 선택 (다른 캐드 명령과 함께 실행, 리습과는 함께 쓸 수 없음)

'SS : 특정 개체 선택 (다른 캐드 명령과 함께 실행, 리습과는 함께 쓸 수 없음)

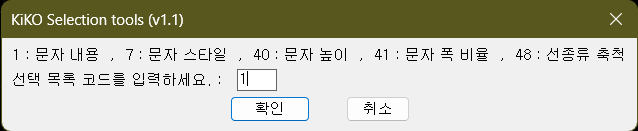

메뉴에 있는 선택 구분값 말고도 DXF 코드 직접 입력으로 확장하여 사용 가능합니다.




아래는 리습에 사용 가능한 함수입니다.
개체를 선택하면 구분된 개체 Selection set을 반환합니다.

(setq new_ss (KiKO_Selection_op (ssget)) )

함수들은 아래의 KiKO Lisp이 Load 되어야 사용이 가능 합니다.

즐거운 하루되시고 오늘도 빨리 퇴근 합시다.

아래의 모든 리습은 'KiKO Lisp'에 모두 포함된 리습입니다.
KiKO 리습 모음을 사용중이면 필요 없습니다.

May the force be with you.


AutoCAD용 다운로드
KiKO_Select (AutoCAD).7z

ZWCAD용 다운로드
KiKO_Select (ZWCAD).zip
