AutoCAD 리습 - 캐드 도면 객체 숨기기 / 보이기 리습 - 레이어 숨기기, 문자 숨기기, 블럭 숨기기, 치수 숨기기KiKO LISP 2023. 4. 10. 17:41728x90반응형
객체를 레이어, 객체종류(문자, 블록, 치수, 폴리라인등), 라인타입, 색상 등으로 구분하여 숨기거나 선택 객체만 보이게 해주는 리습입니다.
캐드에서 제공하는 기본적인 레이어를 켜고 끄는 기능과는 다르게 각 객체의 가시성을 변경하여
객체를 보이고 숨기는 형태로 동작하지만 캐드 기본 명령인
"HIDEOBJECTS" , "ISOLATEOBJECTS" , "UNISOLATEOBJECTS" 명령과는 다른 함수로 동작합니다.(주의) 객체의 숨김 상태는 파일이 저장되고 다시 열어도 숨김 상태가 유지 됩니다.
AutoCAD 와 ZWCAD 2023 에서 사용 가능합니다.
- 2023.11 - 객체 숨기기 / 보이기 선택 영역 지정 방법 보완. (화면상의 보이는 영역을 자동 지정 가능)

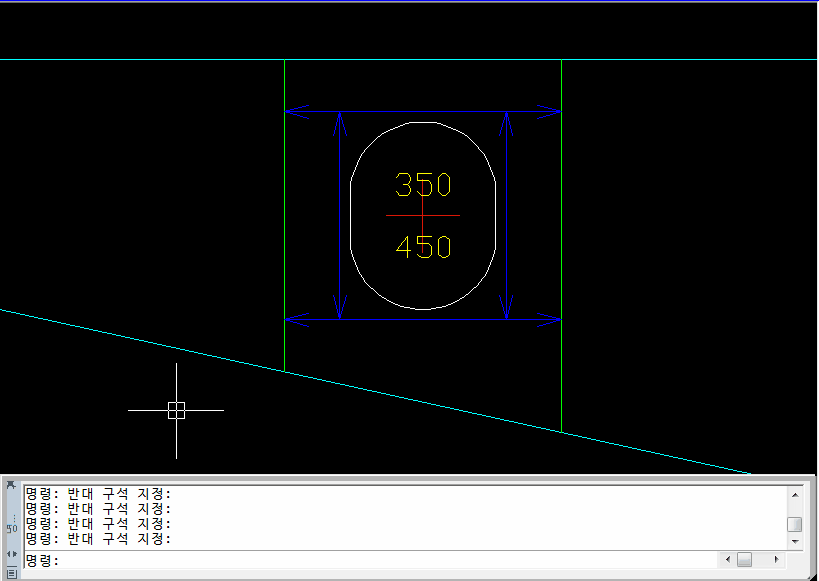

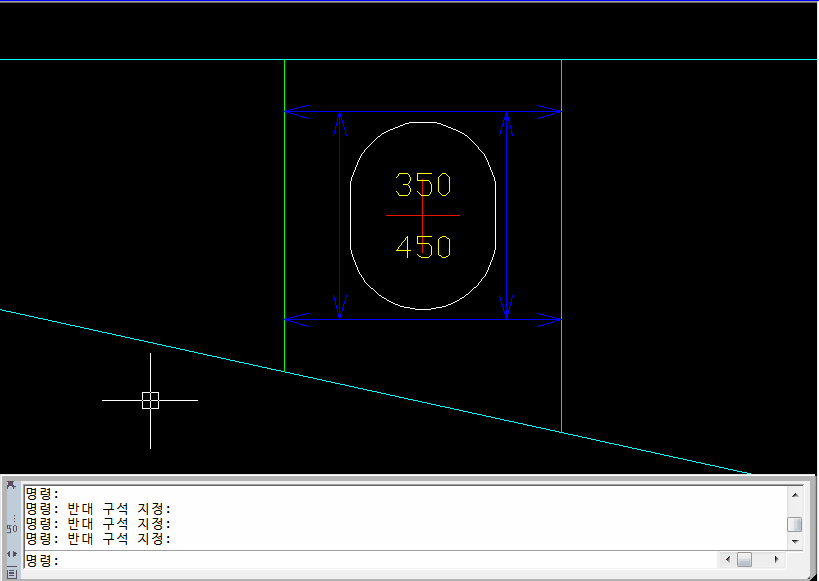

- HK : 선택 영역에서 필터 된 객체 숨기기
- HHK : 도면 전체에서 필터 된 객체 숨기기
- SK : 선택 영역에서 필터 된 객체만 보이기
- SSK : 도면 전체에서 필터 된 객체만 보이기
- HD : 선택된 객체만 숨기기
- HS : 선택된 객체만 보이기
- SA : 숨긴 객체 다시 보이기
- RSH : 숨김 객체와 보이는 객체 반전 (숨김 객체가 없으면 화면에서 모두 사라짐)
HK / HHK SK / SSK HD 리습에 응용가능한 함수입니다.
객체를 숨기는 함수입니다.
(kiko_hidden_obj (ssget))숨긴 객제들을 다시 보이게하는 함수입니다.
(kiko_show_obj (ssget "X"))위의 두가지 함수를 조합하여 선택 객체만 보이게하는 함수
(progn
(setq ss_obj (ssget))
(kiko_hidden_obj (ssget "X"))
(kiko_show_obj ss_obj)
)

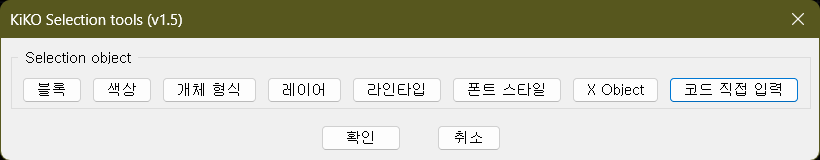

이전에 포스팅한 객체 선택 리습과 조합하여 다양하게 응용 가능합니다.
(kiko_hidden_obj (KiKO_Selection_op (ssget)))
(progn(setq ss_obj (KiKO_Selection_op (ssget "X")))
(kiko_hidden_obj (ssget "X"))
(kiko_show_obj ss_obj)
)

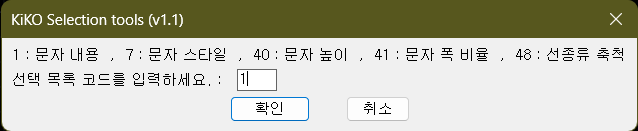

DXF Code 값을 이용해 특정 문자의 값과 같은 문자만 찾을수도 있고 문자 스타일이 같은 문자 찾기, 선종류의 축척 값이 같은 객체 찾기등 객체 찾기 및 특정 객체만 편집하는 작업에 확장하여 사용이 가능합니다.
함수들은 아래의 KiKO Lisp이 Load 되어야 사용이 가능 합니다.
즐거운 하루되시고 오늘도 빨리 퇴근 합시다.
아래의 모든 리습은 'KiKO Lisp'에 모두 포함된 리습입니다.
KiKO 리습 모음을 사용중이면 필요 없습니다.
May the force be with you.AutoCAD용 다운로드
ZWCAD용 다운로드
